UTS040

UTS040

4口RS232 USB转串口转换器,支持地电位隔离

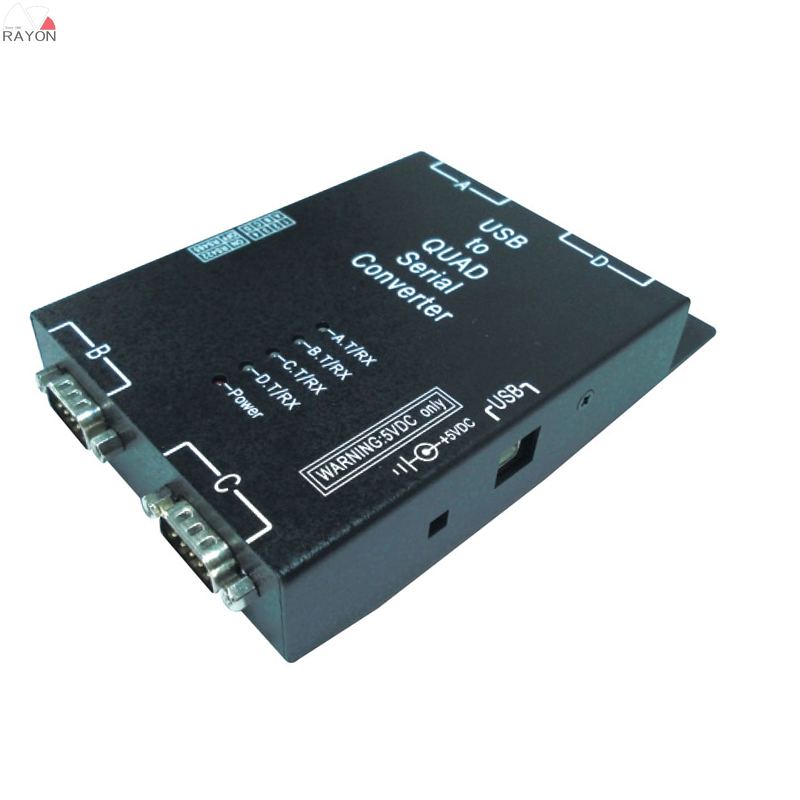

UTS040  USB串口转换器

一个转换器可支持4个地电位隔离的RS232串口

强大有力且灵活使用

 支持插槽供电模式

 使用MOSCHIP MSC7840芯片

 每个串口支持数据传送LED显示功能


UTS040 规格

USB界面

 连接口类型:USB B类型连接                                        配置控制器:USB 2.0

 流动FIFO大小:每个串口为512字节


RS232界面

 连接口类型:DB9公头(针头)连接                            串口数:4个(串口A,B,C,D)

     注意:串口(A,B,C,D)的地电位与USB总线信号地电位相互之间隔离


外观尺寸

 UTS040转换器:90mm (宽)×150mm (长)×27mm(高)


使用环境

 工作温度:0℃到55℃                                                      工作湿度:10%到95% RH

 存储温度:0℃到65℃                                                      存储湿度:5%到95% RH

LED显示

 PWR:直流电正在开启使用中

 ATRD:串口A RS232 TXD/RXD 活动信号

 BTRD:串口B RS232 TXD/RXD 活动信号

 CTRD:串口C RS232 TXD/RXD 活动信号

 DTRD:串口D RS232 TXD/RXD 活动信号


电源供应

 USB电力供应模式                                                            电流消耗:400mA @ 5VDC.

    注意:用户可以使用自我供电模式的UTS400S机种配合5V电源适配器一起工作


配件

 U101外部缆线:USB A与USB B之间1.8米长的连接线
